Групи от възли

Модулът изгражда опис на съществуващите в проекта общи селектируеми групи и тяхното съдържание. Групата представлява общоселектируем обект, включващ поне един шкаф със зададено име на група и прикачените към него вратички, дръжки и др.

Селектируеми групи от възли в проекта

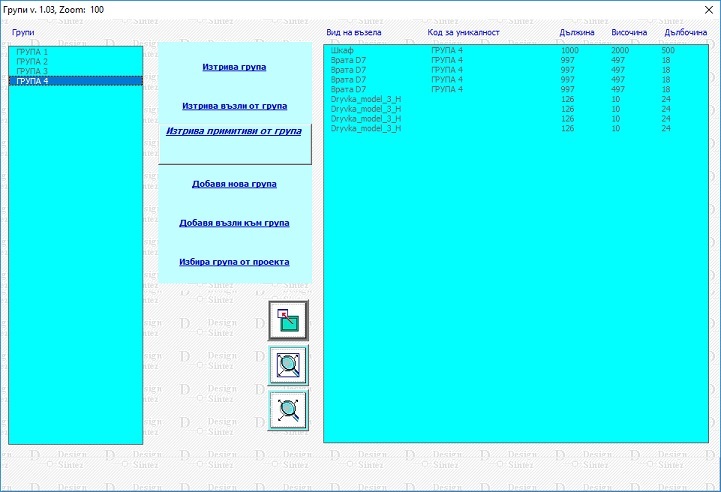

Начин на работа - Стартира се от иконата  в  Менажер на операциите. Прозорецът се състои от два основни списъка: този на групите и такъв с описание на съдържанието им.

  • Изтриване на отделни възли от група - Маркирайте група от списъка Групи. Съдържанието и ще се зареди в десния прозорец. Изберете възела (или възлите), който желаете да изключите и натиснете Изтрива възли от групата. Изтритият възел ще остане  в проекта, но  вече като самостоятелен селектируем елемент. От групата може да бъдат изключени и 3D примитиви от проекта, създадени в AutoCAD среда и добавени към група.
  • Изтриване на цяла група - Маркирайте група и кликнете върху  бутон Изтрива групата. Включените в нея възли ще останат  в проекта, но  вече като самостоятелни селектируеми обекти.

Добавя нова група - Отваря прозорец, в който трябва да въведете името на новата групата. Клавишът  ENTER приключва операцията и добавя новата група към останалитеот списъка. Така създадената група може да бъде допълвана и редактирана.

Добавя възли към група- Връща в проекта с цел избор на елементи към селектираната група. Към групата може да се включват шкафове, вратички, дръжки, 3D солиди, оразмерителни линии (те не се визуализират в списъка). ИЗборът се потвърждава кликане с десен бутон на мишката върху екрана.

Избира група от проекта -Връща в проекта за избор на група за преглед и изменение.


, ,   - Описание на операциите може да видите тук.
