Информация за възел от проекта
Модулът извежда систематизирана информация за конкретен възел от текущия проект с цел прегледa и промяната и. Дава пълна информация за възли, генерирани от модул Шкаф.

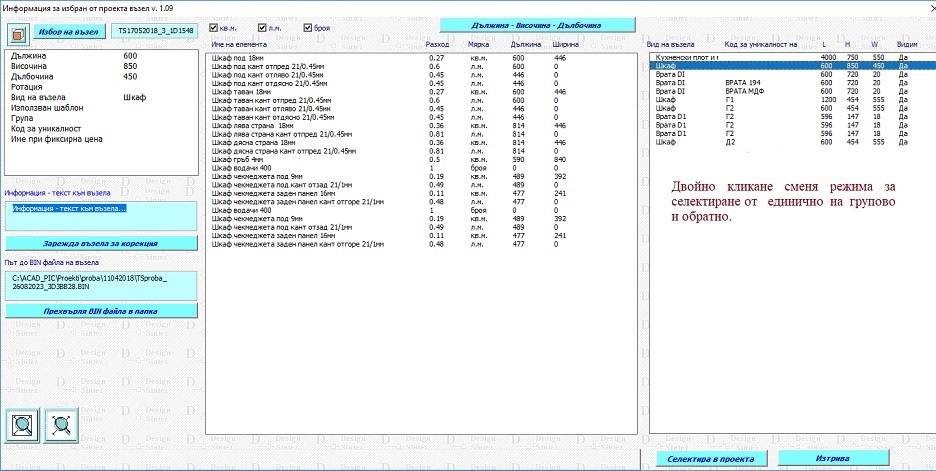

За да изберете конкретен възел натснете бутона Вид на възела и го селектирайте в чертежа с ляв бутон на мишката. Преди това може да промените изгледа на проекта за по- голямо удобство. След приключване на избора отново ще се зареди работният прозорец заедно с пълната информацията за последния указан възел - размери, ротация, код за уникалност, включен ли е в обща селектируема група и ако да в коя, елементната му структура и т.н. По този начин може да бъде избиран само един възел.
Списък с възлите в проекта - Съдържа опис на всички генерирани възли от проекта. Детайлите на избрания в списъка възел се зареждат в средното поле за преглед. За да корегирате възел от списъка, селектирайте го и натиснете бутона Зарежда възела за корекция. Използвайте двойно кликане в полето, за да смените режима на селекция от единичен на групов и обратно. Бутонът Селектира в проекта маркира указания / указаните в списъка елементи в проекта (за целта изберете възел/възли , натиснете бутона и затворете работния прозорец) за по-добра ориентация и откриването им в проекта. Бутонът Изтрива изтрива физически от проекта всички селектирани в списъка възли.
Начинът на пореждане на размерите на детайлите може да се промени посредством бутона в горния десен ъгъл на парозореца. Възможните варианти са два: да бъдат показани Дължина и Ширина на детайлите или размерите да бъдат показани в последователността Дължина-Височина-Дълбочина на детайлите на възела. Последната колона (намира се след размерите) показва файловото име на възлите от проекта (колоната е извън размера на списъка и е достъпна с хоризонталния плъзгач).
Съдържанието на списъка може да се сортира и по мерна единица на детайлите, участващи в него. За да изключите детайлите с определена мерна единица (кв.м., л.м. или броя) деактивирайте едноименната опция, разположена над списъка. По този начин той се съкращава и се опростява работата с него.
- Този
бутон позволява промяна на
изгледа с цел по- добра видимост
при избор на възел. Десен бутон върху него
зарежда лента с всички
възможни изгледи. Кликане с ляв бутон на мишката върху
съответен изглед го установява в проекта. Кликането с десен
бутон
върху лентата с изгледи я затваря.
Зарежда възела за корекция - Активира работен прозорец с параметрите на възел за корекция и прегенериране.
Прехвърля BIN файла в папка - Прехвърля файла в папката на проекта.
