Библиотеки с чертежи
Модулът систематизира файловете на всички справки, създадени към текущия проект - файловете с оразмерявания на цели шкафове, разбивки, персонални оразмерявания на детайлите с отворите за крепежа, карти на разкроя и Nesting разкрои, оразмерявания на целия проект и др. Целта е обощаване на цялата техническа информация на проекта на едно място.

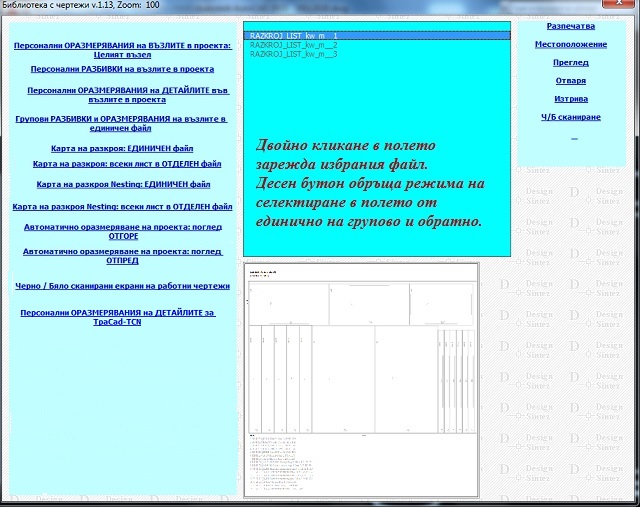

В левия списък са
операциите,създаващи
справките. Кликане с ляв бутон върху операция зарежда в средния списък
създадените от нея файлове.
Операции със справките
Разпечатване - Изпраща към принтер за разпечатване на избраната справка.
Местоположение
- Зарежда папката (C:\acad_pic\Temp\Bibilioteka_s_fajlowe_temp),
в която е записана съответната справка.
Преглед - Зарежда преглед на избраната справка. Ляв бутон върху прегледа го максимизира, десен го минимизира (ако е максимизиран) или го затваря.
Отваря чертежа - Зарежда избраната справка като файл.
Изтрива чертежа - Изтрива файла на избраната справка.
Ч/Б
сканиране (черно-бяло
сканиране) - Сканира заредената
екранна справка и я записва в BMP формат. За да разгледате записаните
изображения и за да ги обработвате, кликнете на Черно-Бяло сканирани екрани на
работни чертежи. Сканирание справки
подлежат на всички операции, изпълними за останалите справки. -Разпечатване, Преглед и
т.н.
