3D елементите, които се генерират в секцията, могат да бъдат използвани като орнаменти или рамки при създаване на новите възли. Профилите се изграждат от конструкторска линия, област от двуизмерен примитив за основа и операцията за създаване на солид чрез екструдирaне.
|
|

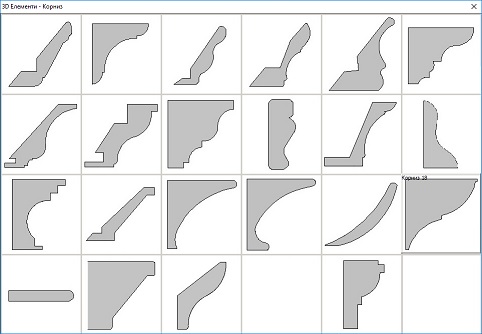

За да създадете или разгледате параметрите на конкретен профил (и ако желаете да ги
промените) и за да го изберете, натиснете ляв бутон на мишката върху
изображението му. Преди да престъпите към създаване на профил, трябва да сте поставили в чертежа конструкторската линия по която ще се екструдирa основата . За линията можете да използвате 2D линия, 2D Начупена линия, 2D Дъга, Полилиния от лентата с инструменти задължително в поглед от горе. Не може да бъде използвана Сплaйновa крива. Използвайте само по един от изброените примитиви за екструдирaне, тъй като линията не трябва да бъде прекъсната. Не е възможно екструдирaне, когато конструкторската линия е усукана със стойности и по трите оси на координатната система.
|

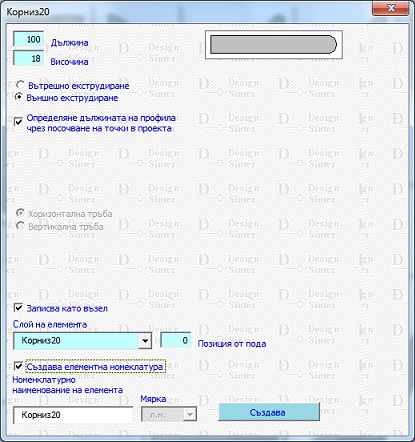

Всеки примитив за основа притежава свои характеризиращи го параметри, настроени по подразбиране с оптимални стойности. Изберете необходимият ви като кликнете с ляв бутон върху него. При всички примитиви трябва да изберете начина на екструдирaне (вертикално или хоризонтално) в зависимост от позицията на конструкторската линия. Екструдирането ще започне от една от двете му крайни точки (която в последствие посочите в чертежа), трябва да прецените дали пинията, описана между началната точка и следващата дали е права отсечка или вертикална, за да определите и начина на екструдирaне. Ако двете точки са под ъгъл, изберете кое екструдирaне ще бъде най-близкото, в зависимост от големината на ъгъла с цел да получите най-малко усукване на солидa в последствие. Опциите "Изтрива конструкторската линия" и "Изтрива примитива за основа" са включени по подразбиране. Ако желаете обаче да ги използвате с друго предназначение освен за профили, можете да ги изключите. В такъв случай след екструдирaнето преместете солидa за достъп до тях. При всички профили екструдирaнето се стартира с бутон "Създава". Операцията ви връща в чертежа и очаква от вас да изберете начална точка за започване на екструдирaнето (показалеца на мишката с кръст) и посочване на конструкторската линия (показалец квадрат).
Забележка: Усукване на примитива се получава, когато началната и крайната му точки имат различни координати и по трите оси от координатната система. Например: ако координатите на примитива са по Z= 0 и Y = 0 за двете му точки, тогава усукване не се получава. Ако стойностите за началната и крайната му точки са различни, тогава има усукване на примитива.
Записва като възел - Записва създадения елемент като възел с цел използването му в текущия проект и само за текущия проект. Генерираните възли се прикачват към номенклатурен идентификатор ТА, използван и от Допълнителни елементи. Ако ще използвате генерираният елемент при изграждане на нов възел в New Base можете да свалите отметката. Записаните като възли профили не могат да бъдат корегирани с модул Промяна размерите на възел. Ако създавания възел ще участва в ценоообразуването на проекта, изберете опция Създава елементната номенклатура и въведете нонемклатурното му наименование. Елементът се създава винаги в мярка "л.м.". За модел 20 мярката може да бъде и "кв.м." (в случай, че елемента ще участва в разкроя)
Позиция от пода с см. - Позволява точното позициониране долната точка на елемента спрямо пода на помещението. Удачно е да се използва при генерирането на стенни корнизи и корнизи за кухня.
Начинът на работа е следният: Създайте конструкторската линия, по която ще екструдирате. Във формата изберете сечение за екструдиране. Задайте пътя за екструдиране по примитива и точка за позициониране на създадения 3D елемент.
